Tipos de Medios de Red

El medio de transmisión constituye el soporte físico a través del cual emisor y receptor pueden comunicarse en un sistema de transmisión de datos. Las redes modernas utilizan principalmente tres tipos de medios para interconectar los dispositivos y proporcionar la ruta por la cual pueden transmitirse los datos.

Estos medios son:

• hilos metálicos dentro de los cables
• fibras de vidrio o plásticas (cable de fibra óptica)
•  transmisión inalámbrica.
•



Distinguimos dos tipos de medios: guiados y no guiados. Los medios guiados conducen (guían) las ondas a través de un camino físico. Los medios no guiados proporcionan un soporte para que las ondas se transmitan a través de aire o el vacío.

Estos medios se dividen en:

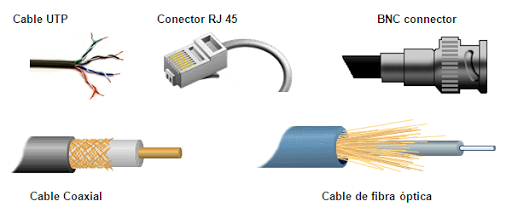

 Medios guiados:

Son aquellos cuya señal está viajando por cualquiera de estos medios es dirigida y contenida por los límites físicos del medio. El par trenzado y el cable coaxial usan conductores metálicos que transportan señales de corriente eléctrica. La fibra óptica es un cable de cristal o plástico que acepta y transporta señales en forma de luz.

o   Par trenzado: Este consiste en dos alambres de cobre aislados, en general de 1mm de espesor. Los alambres se entrelazan en forma helicoidal, como en una molécula de DNA. La forma trenzada del cable se utiliza para reducir la interferencia eléctrica con respecto a los pares cercanos que se encuentran a su alrededor. Los pares trenzados se pueden utilizar tanto para transmisión analógica como digital, y su ancho de banda depende del calibre del alambre y de la distancia que recorre. Estos utilizan conectores RJ-45.

En este caso los UTP se clasifican en distintas categorías como se describirán a continuación:

o   Cable coaxial: La velocidad de transmisión que se puede alcanzar con el cable coaxial llega solo hasta 10Mbps dependiendo de la longitud del cable, si utilizamos un cable delgado se puede transmitir más rápido, en cambio con un cable más grueso la transmisión es más lenta.

o   Fibra óptica: Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico. Cada una de ellas lleva un revestimiento de cristal o plástico con propiedades ópticas distintas a las del núcleo. La capa más exterior, que recubre una o más fibras, debe ser de un material opaco y resistente.



Medios no guiados:

Los medios no guiados o comunicación sin cable transportan ondas electromagnéticas sin usar un conductor físico, sino que se radian a través del aire, por lo que están disponibles para cualquiera que tenga un dispositivo capaz de aceptarlas

o   Radiofrecuencias: Estas bandas cubren aproximadamente desde 55 a 550 MHz. Son también omnidireccionales, pero a diferencia de las anteriores la ionosfera es transparente a ellas. Su alcance máximo es de un centenar de kilómetros, y las velocidades que permite del orden de los 9600 bps. Su aplicación suele estar relacionada con los radioaficionados y con equipos de comunicación militares, también la televisión y los aviones.

o   Microondas: Las microondas nos permiten transmisiones tanto terrestres como con satélites. Dada sus frecuencias, del orden de 1 a 10 GHz, las microondas son muy direccionales y sólo se pueden emplear en situaciones en que existe una línea visual que une emisor y receptor. Los enlaces de microondas permiten grandes velocidades de transmisión, del orden de 10 Mbps.

o   Infrarrojos: Utilizan un haz de luz infrarroja que transporta los datos entre dispositivos. Debe existir visibilidad directa entre los dispositivos que transmiten y los que reciben ya que de lo contrario se puede ver interrumpida la comunicación.

Existen 3 modos de transmisión:
